14.8V-batterijpakket-printplaat voor 4S Li-ion-batterijtoepassingen

Het kiezen van de juiste beschermingsoplossing voor een lithiumbatterijpakket is van cruciaal belang omdat de spanningsregeling onstabiel is, risico's van overbelasting, en onvoldoende stroombescherming kan de veiligheid en levensduur van de batterij beïnvloeden. Een betrouwbare 14.8V-batterijpakket vereist een krachtig beveiligingscircuit om elke cel nauwkeurig te beheren. Keeppower levert de 4S-EBD02-AB PCB/PCM-module, ontworpen voor Li-ion-accupakketten uit de 4-serie met nauwkeurige beveiligingsfuncties, Japanse IC-technologie, en industriële betrouwbaarheid.

Met dit 4S-batterijbeschermingsbord kunt u veiliger batterijsystemen voor draagbare apparaten bouwen, industriële apparatuur, verlichting toepassingen, en op maat gemaakte energieoplossingen. Met professionele batterij-engineering-ervaring, Keeppower ondersteunt klanten van batterijontwerp tot productie.

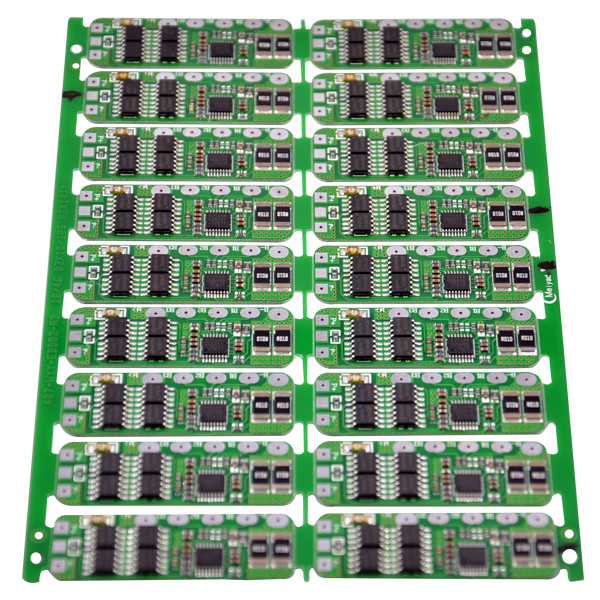

14.8V-batterijpakket PCB Ontworpen voor 4S Li-ion-batterijpakketten

De Keeppower 4S-EBD02-AB is een speciale PCB/PCM-beschermingsmodule voor 4S Li-ion-batterijpakketten. Een standaard 4S-configuratie maakt gebruik van vier in serie geschakelde lithium-ioncellen, levert een nominale spanning van ongeveer 14,4 V–14,8 V, afhankelijk van de celspecificaties.

De printplaat is ontworpen met compacte afmetingen:

• Model: 4S-EBD02-AB
• Merk: Houdkracht
• Sollicitatie: 4S Li-ion accupakket
• PCB-grootte: 46 × 15 × 1,0 mm
• IC-bron: Gemaakt in Japan
• Maximale continue stroom: 4-6A
• Overstroomdrempel: 10A–15A

Dit compacte ontwerp maakt hem geschikt voor toepassingen waarbij ruimte-efficiëntie en betrouwbare batterijbescherming belangrijk zijn.

Belangrijkste beschermingskenmerken van 4S Li-ion batterijpakket PCB

Een hoogwaardig beveiligingscircuit helpt de prestaties van de batterij te behouden door de spanning te bewaken, huidig, en abnormale bedrijfsomstandigheden.

Het Keeppower 4S PCM-beveiligingsbord bevat:

• Bescherming tegen overbelasting
  • Detectie spanning: 4.275 ± 0,05 V
  • Laat spanning los: 4.075 ± 0,05 V
  • Detectievertragingstijd: 1.0 ± 0,5 mS
• Bescherming tegen overontlading
  • Detectie spanning: 2.30 ± 0,10 V
  • Laat spanning los: 2.70 ± 0,1 V
  • Detectievertragingstijd: 1.0 ± 0,5 mS
• Stroom- en kortsluitbeveiliging
  • Overstroomdrempel: 10A–15A
  • Korte detectievertraging: Maximaal 18 mS
• Laag stroomverbruik
  • Voedingsstroom: Maximaal 15μA
  • Stand-by stroom: Maximaal 1μA

Met deze specificaties kunt u stabiele accu's ontwikkelen voor langdurig gebruik, terwijl u tegelijkertijd de risico's verkleint die worden veroorzaakt door abnormale laad- of ontlaadomstandigheden.

Vergelijking: 14.8V-batterijpakket-PCB versus standaard batterijbeschermingskaarten

Hoe u een betrouwbare 14,8 V Li-ion-batterijoplossing kunt bouwen

Wanneer u een PCB/PCM selecteert voor uw batterijproject, het volgen van een goed evaluatieproces helpt compatibiliteit en veiligheid te garanderen.

Stap 1: Bevestig de batterijconfiguratie

Identificeer de vereisten voor de aansluiting van uw batterijserie. Een 4S Li-ion-batterijpakket gebruikt normaal gesproken vier in serie geschakelde cellen om een ​​uitgangsvermogen van ongeveer 14,8 V te bereiken.

Stap 2: Match beschermingsparameters

Controleer de belangrijkste specificaties, inclusief:

• Overlaadspanning
• Overontladingsspanning
• Maximale ontlaadstroom
• Bescherming tegen kortsluiting
• Vereisten voor PCB-grootte

Stap 3: Controleer de toepassingsvereisten

Denk eens aan uw werkelijke werkomgeving, zoals:

• Draagbare elektronische apparaten
• Industriële instrumenten
• Noodverlichtingssystemen
• Op maat gemaakte oplaadbare batterijapparatuur

Stap 4: Werk samen met een ervaren batterijleverancier

Keeppower biedt op maat gemaakte batterijoplossingen met ISO-gecertificeerde productiefaciliteiten en producten die zijn ontworpen volgens internationale normen, inclusief UL- en IEC62133-vereisten.

Toepassingen van Keeppower 4S Li-ion batterijbeschermingskaart

De 4S-EBD02-AB PCB/PCM kan verschillende batterijprojecten ondersteunen, inbegrepen:

• Draagbare industriële apparatuur
• Oplaadbare voedingssystemen
• Professionele verlichtingsapparaten
• Op maat gemaakte 14,8V-batterijpakketten
• Elektronische producten op batterijen

Met de ervaring van Keeppower in Li-ion, Li-polymeer, en LiFePO4-technologieën, je kunt batterijoplossingen ontwikkelen op basis van specifieke spanning, capaciteit, en toepassingsbehoeften.

Veelgestelde vragen

1. Welke batterijcellen kunnen worden gebruikt met een 14,8 V batterijpakket-PCB??

Bij 4S Li-ion-configuraties wordt doorgaans een 14,8V-batterijpakket-PCB gebruikt, inclusief populaire cilindrische cellen zoals 18650 En 21700 modellen. Het uiteindelijke batterijontwerp is afhankelijk van de capaciteit en de huidige vereisten.

2. Welke beveiligingsfuncties biedt de Keeppower 4S PCM??

De 4S-EBD02-AB biedt bescherming tegen overbelasting, bescherming tegen overontlading, bescherming tegen overstroom, kortsluitbeveiliging, en energiezuinig stand-bybeheer.

3. Kan Keeppower accuoplossingen op maat maken?

Ja. Keeppower biedt op maat gemaakte diensten voor de ontwikkeling van batterijpakketten, inclusief batterijselectie, ontwerp van het pakket, bescherming circuit matching, en productieondersteuning.

Conclusie

Een betrouwbare 14.8V-batterijpakket vereist nauwkeurige spanningsbewaking, stabiele stroomcontrole, en betrouwbare beschermingstechnologie. De Keeppower 4S-EBD02-AB PCB/PCM biedt een compacte en efficiënte oplossing voor 4S Li-ion batterijtoepassingen met in Japan gemaakte IC-technologie, nauwkeurige beschermingsparameters, en professionele batterijtechnische ondersteuning.

Contact Houdkracht vandaag nog om uw aangepaste 14,8V Li-ion accupakketvereisten te bespreken en professionele technische ondersteuning te ontvangen voor uw volgende accuproject.
